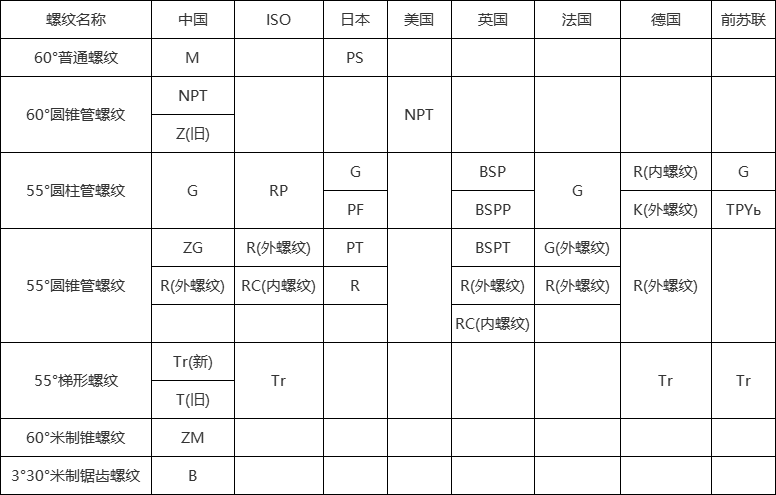

螺纹代号对照表

螺纹代号对照表

国外螺纹的代号和标注识别

1. 英制螺纹(螺纹牙型角55度)

   BSW----英国标准惠氏螺纹(粗牙)      BSF----英国标准惠氏螺纹(细牙)R----锥管外螺纹(旧代号ZG、KG)      RC----锥管内螺纹(旧代号ZG、KG)G----直管螺纹(外螺纹分A、B两面级,丝锥分G、G-D)

2. 美制螺纹（螺纹牙型60度）

   UNC---统一制粗牙螺纹（代替NC）     UNF---统一制细牙螺纹（代替NF）UNEF---统一制超细牙螺纹             UN---统一制不变螺距螺纹UNS---统一制特殊螺纹                NPT---美国标准锥管螺纹NPSC---美国标准管接头用直管螺纹     NGT---气瓶用锥螺纹NPTF---干密封锥管螺纹               NPSF---干密封燃油直管螺纹NPSM---美国标准机械连接用直管螺纹  NPTR---美国标准导杆采用锥管螺纹NPSL---美国标准管锁紧螺母用直管螺纹 NPSH---美国标准软管连接用直管螺纹

3. 其它螺纹

   SM----缝纫机螺纹

    PZ----气瓶用锥螺纹51－201－气门芯螺纹

   标注示例

   55°圆柱管螺纹是非螺纹密封管螺纹，属惠氏螺纹家族。米制和英寸制国家均广泛采用。用于输送液体、气体、和安装电线的管接头和管子的连接。国家标准可查阅GB/T7307-2001。完整的标记由螺纹特征代号（G）、螺纹尺寸代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A和B）和旋向代号组成：

   尺寸代号为3/4的A级、右旋、非密封圆柱外螺纹标注为：G3/4A

   螺纹中的3/8、1/2、3/4标记是指螺纹尺寸的直径，单位是英寸。行内人通常用“分”来称呼螺纹尺寸，一寸等于8分，1/2寸就是4分，以此类推

   55°圆锥管螺纹是螺纹密封管螺纹，属惠氏螺纹家族。该系列螺纹在世界上应用广泛，常用于水及煤气管行业。锥度规定为1：16.国家标准可查阅GB/T7306-2000。完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：

   英制密封圆柱内螺纹的特征代号为RP；英制密封圆锥内螺纹的特征代号为RC；英制密封圆锥外螺纹的特征代号为R1（与英制密封圆柱内螺纹配合使用）

   R2（与英制密封圆锥内螺纹配合使用）

   尺寸代号为3/4的左旋、英制密封圆柱内螺纹：RP3/4－LH

   NPT是属于美国标准的60度锥管螺纹，锥度规定为1：16。用于北美地区，在我国机床行业和前苏联也有应用。国家标准可查阅GB/T12716-1991。完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：

   美制一般密封圆锥管螺纹的特征代号为NPT；

   美制一般密封圆柱内螺纹的特征代号为NPSC；

   美制螺纹的标准系列包括粗牙（UNC）、细牙（UNF）和超细牙(UNEF)三个系列，外加一个定螺距系列（UN）。完整的标记由公称直径、每英寸牙数、系列代号、精度等级和检验体系代号组成：2-12UN-2A(23)         3/4-18UNS

   2:公称直径为2英寸；12:每英寸12牙；UN:螺纹系列代号；2A：公差带代号；（23）检验体系代号。计算方法：1英寸＝25.4毫米。转换为米制单位如3/4×25.4＝19.05即公称直径为19.05毫米。

   公制普通螺纹分为粗牙和细牙两种。粗牙普通螺纹用螺纹代号（M）和公称直径表示，如M10、M16等；细牙普通螺纹用螺纹代号（M）和公称直径×螺距表示，如M10×1、M20×1.5等。完整的螺纹标记是由螺纹特征代号和公差带代号及旋合长度代号组成的，如M20×1.5-6g-S。M：螺纹代号；20：公称直径；1.5：螺纹导程；6g：公差带等级；S：旋合长度（中等旋合长度不标注）。

   公制螺纹与英制螺纹的区别：公制螺纹是60度等边牙型，英制螺纹是55度等腰牙型，美制螺纹是60度；公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹用公制单位，美英制螺纹用英制单位。
