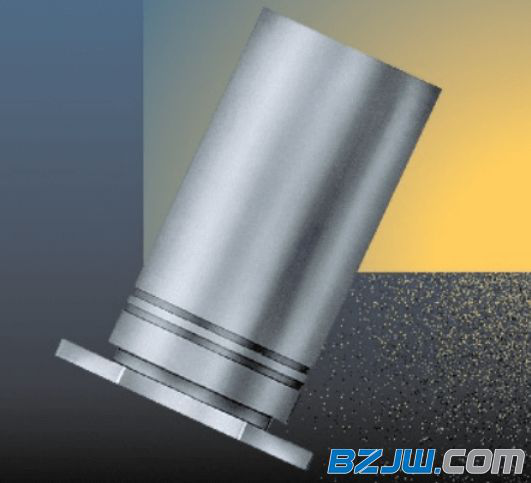

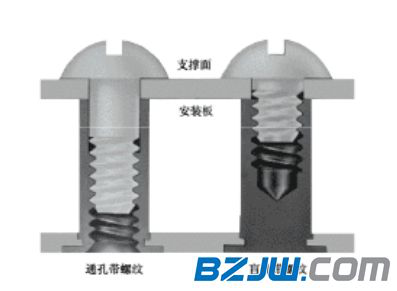

如PEM自扣紧螺柱,采用了已被验证的自扣紧设计,通过压力将产品永久性地装入预先冲好或钻好安装孔的薄板中。这种自扣紧螺柱通孔螺纹螺柱装入安装板后,螺柱的头部与安装面保持齐平。盲孔螺柱的头部与安装板表面不仅保持齐平,还必须紧密贴合。无螺纹的螺柱也可安装于多层面板内,发挥隔断空间的作用。
不同系列的自扣紧螺柱应用于不同材质的板材当中,S04和BS04螺柱可应用于最薄至.040"/1.02 mm的不锈钢板材。TSO, TSOS和ITSOA系列自锁紧螺纹螺柱可应用于最薄至.0257/0.63 mm的板材中。应特殊订单要求,PEMD自锁紧螺柱也用未热处理的碳钢材料制作,例如SON (通孔带螺纹)或BSON (盲孔带螺纹)系列的产品。DSO和DSOS系列产品可应用于靠近安装板边缘的安装环境中。
安装须知
自扣紧螺柱的DSO和DSOS系列:
1、安装孔的直径必须与产品匹配。
2、不允许进行诸如去毛刺之类的二次加工。
3、按下图1所示,将紧固件穿过安装孔并置于下模中。
4、在上模与下模平行的情况下,施加一定的挤压力,将螺柱安装到板材中,安装完毕后,螺柱头平面与安装板面齐平。

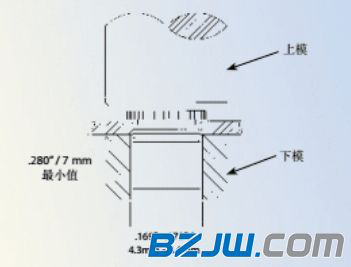

图1 自扣紧螺柱DSO、DSOS系列
自扣紧螺柱的SO, sOs, SOA, SO4, BSO, BSOS, BSOA,和BSO4系列:
1、在安装板上冲出或钻出相应尺寸的安装孔。不允许进行诸如去毛刺之类的二次加工。
2、如下图2所示,将紧固件穿过安装孔置于下模中。
3、在上模与下模平行的情况下,施加挤压力,将螺柱铆接至板材中,安装完毕后,螺柱头平面与安装板面齐平。

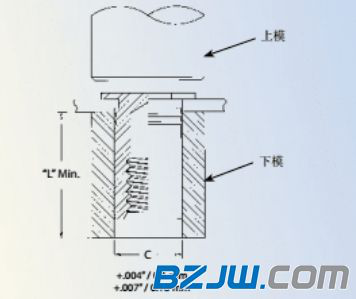

图2 自扣紧螺柱SO, sOs, SOA, SO4, BSO, BSOS, BSOA,和BSO4系列
自扣紧螺柱的TSO,TSOS,和TSOA系列:
1、在安装板上冲出或钻出相应尺寸的安装孔。千万不要进行诸如去毛刺之类的二次加工。
2、如下图3所示,将紧固件穿过安装孔并插入下模。
3、在上模与下模平行的情况下,施加一定的安装力,将螺柱铆接至板材中,且需要如下图3所示的安装下模将产品安装到.025"-.032" /0. 63-0.81毫米的板材中。安装板厚度如超过.032 " /0.81毫米,则不需要使用经过倒角的下模。

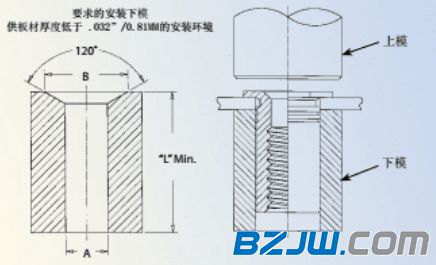

图3 自扣紧螺柱TSO,TSOS,和TSOA系列
